板式冷卻器

板式冷卻器又稱為板式換熱器是液—液、液—汽進行熱交換的設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用范圍廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換熱器高.

一、板式冷卻器分類

1、按板片材質分為：SUS304、SUS316、鈦板

2、按膠墊材料分為：丁晴橡膠（NBR）、三元乙丙橡膠（EPDM）、氟橡膠（TP）

3、按單片面積分為：0.15 m²、0.24 m²、0.65 m²、0.85m² 、1.54m² 、1.8m²

4、按支架材質分為：鐵支架、不銹鋼支架

應用于冶金、礦山、石油、化工、電力、醫藥、食品、化纖、造紙、輕紡、船舶、供熱等部門，可用于加熱、冷卻、蒸發、冷凝、殺菌消毒、余熱回收等各種情況。

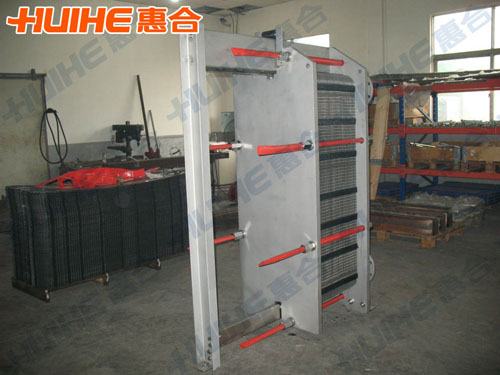

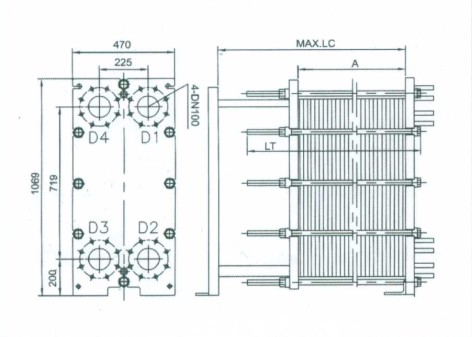

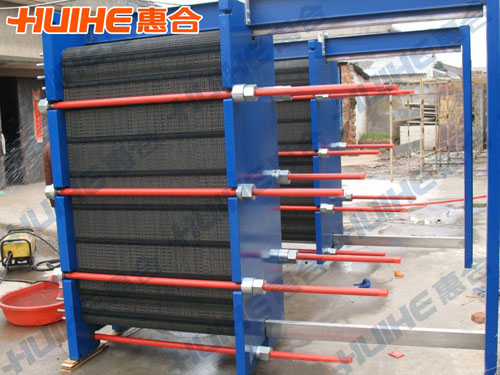

板式冷卻器是由固定擋板、板片、移動擋板、立柱、上導軌、下導軌及固定螺栓組成。在固定擋板及移動擋板之間是一系列被固定的板片。每片板片均有墊圈，所以板片間構成相互平行的封閉流道，介質在每?jī)蓧K板片之間交替流動。

1、節能：其換熱系數在3000～4500kcal/m2·°C·h，比管殼式換熱器的熱效率高。

2、結構緊湊：板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少。

3、容易清洗拆裝方便：板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢。

4、使用壽命長：板式換熱器采用不銹鋼或鈦合金板片壓制，可耐腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。

5、適應性強：板式換熱器板片為獨立元件，可按要求增減流程，形式多樣；可適用于不同的、工藝的要求。

6、不串液，板式換熱器密封槽設置泄液液道，介質不會串通，即使出現泄露，介質總是向外排出。
